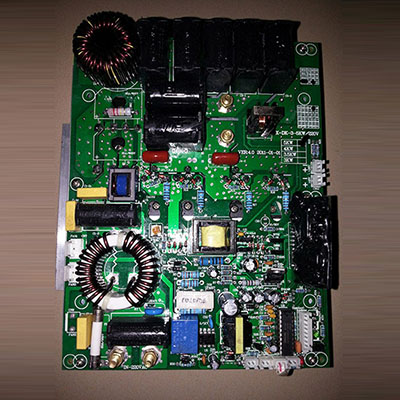

、5KW電磁加熱控制板技術參數：

1：外形尺寸：219*160*160（長*寬*高）

2：工作電壓：220V

3：功率（可調）：3500W-5000W

4：負載電感量： 65±5Uh  約（11米-12米）

5：轉換效率>90%

6：工作頻率:20-25kHZ

7：工作溫度:-10度至+50度

8：工作方式:連續加熱

9：浪沖保護-+1500V

10：抗雜波干擾:4000V

11：電磁感應線圈到發熱體的安裝距離15-18mm（保溫棉壓緊后的厚度）

12：多組線圈并繞在同發熱體上，線圈相互之間的距離大于6厘米。

二、接線說明

1、三個指示燈，為”電源”、“工作”、“故障”燈。正常工作時”電源”、“工作”在亮。“故障”燈滅。當發電路發生故障時“故障”燈在閃亮。

2、電源220V接于“接220V電源輸入”的柱子上，不分火線零線隨便接入即可。

3、線圈接于“OUT1””O(jiān)UT2”的兩個接線柱上，螺絲要擰緊。

4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將條兩芯的聯機線的個端頭插到“開關控制”插座上，另端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用。

三、使用說明和注意事項

1、控制箱體要求：由于主控制器是高壓，大電流器件，所以在使用中應將其安裝在控制箱體內，再通過緣導線將其與加熱線圈與及電源、溫度控制器等器件連接。以保護人體不會觸及帶電部位造成觸電事件。由于控制器本身會產生熱量，所以控制箱體要做成可使空氣流通，以便于散熱。5KW的元件面因扼流圈需要散熱而增加了個DC12V的直流風扇，請將風扇固定在板子上的兩根固定柱上，將風扇的的插頭插到板子繼電器旁邊的FAN12V兩芯插座即可。

2、加熱線圈要求：由于本公司目前只向客戶提供主控制板，所以本控制器還須和其他配件如加熱線圈配套組合使用。根據不同功率使用不同的控制器配套線圈，建議5KW采用10平方的緣高溫電線繞制。般為圓型線圈，繞在加熱物體上時電感量L為65±5uH（用勝利的BICTOR6243+電感表2UH檔測量，要繞在炮筒上測量，注：圓型線圈般在23圈左右，根據炮筒直徑不同有不同圈數，要在實際使用中把握。）

3、加熱線圈的繞制：加熱線圈根據用戶的具體要求繞制，繞制時應保證同鐵芯的加熱線圈繞向與參數置。每組線圈與線圈之間保持60mm以上的距離。

4、電磁加熱線圈和被加熱金屬物體的距離要求：加熱線圈表面到被加熱金屬物體表面的距離根據線圈的寬度不同要適當調整。5KW 控制器的線圈到被加熱金屬物體的距離根據不同直徑的管徑要適當調整，管徑越大，距離越近。管徑越小，距離越遠。般為：15-18mm。如果距離過小時會造成控制器因工作特性變差而發熱，甚至引起炸功率管；距離過大時功率將逐步變小，且不能調節，這是電路反壓保護在保護的原因。

5、接線方式：本控制器可以接成上電開機使用，也可以由溫控器的常開觸點控制使用。

a、上電開機使用： 將220V的電源通過緣導線接到控制器火線和零線接線端；線圈的引線接線柱與控制器的線圈接線端口連接（定要接觸牢固）。本機板出廠設定為上電即開機使用方式。

b、溫控器的常開觸點控制使用： 將220V的電源通過緣導線接到控制器火線和零線接線端；線圈的引線接線柱與控制器的線圈接線端口連接（定要接觸牢固）。用手輕輕取下“開關控制”插座上的短路線（黑色的），將條兩芯的聯機線的個端頭插到“開關控制”插座上，另端兩個插頭接到溫控器的常開觸點，連接好即可試機使用。  注意：溫控器的觸點不允許帶市電或其他高壓電。

C、多塊電磁加熱板子聯機使用：當需要由個溫控器觸點控制多塊板子同時工作同時停止時，先你要確定塊板子作為主機板（隨便選塊），然后用聯機線（兩芯線，兩頭各帶個2芯插頭）將主機板上的“副板控制”與另塊副板的“電壓控制”相連，如果要連接更多副機板請使用聯機線按照上述連接起來即可，即個副板上的“副板控制”與另塊副板的“電壓控制”相連，如此連即可。

注：線圈與控制器之間的連接線須象花線樣編起來！

電磁加熱系統由兩部分組成：電磁加熱控制板和加熱線圈。原機受溫度控制的電源[加熱輸出接觸器（或固態繼電器）輸出端]經電磁加熱控制板將工頻交流電整流、濾波、逆變成18～30KHz的高頻交流電，通過連接線接到電磁加熱圈上，高頻交流電透過保溫材料作用于料筒，使料筒本身發熱。另外，也可以把電源直接輸入到電磁加熱控制板，原有的溫度控制器直接用來控制電磁加熱控制板。
